خسارة الإدراج مقابل خسارة العودة: الاختلافات والتأثير واختيار المكونات لتجميعات الألياف البصرية

خسارة الإدراج مقابل خسارة العودة تجيب على سؤالين هندسيين مختلفين:يمكن الرابط الخاص بك إغلاق ميزانية الطاقة، ومقدار مخاطر الانعكاس التي يمكن لنظامك تحملها(خاصة في PON، أو وصلات الطاقة العالية-، أو أجهزة الاستقبال الحساسة).

إليك القاعدة التي تمنع معظم الأخطاء:انخفاض IL أفضل، بينماأعلى RL/ORL هو الأفضل.

وفي عمليات النشر الحقيقية، عادةً لا يتأرجح IL لأن الألياف "تغيرت"-وترتفع بسببالمكونات والواجهات: الموصلات، والمحولات، والخائن، وببساطةالكثير من نقاط التزاوج.

يفصل هذا الدليل بين IL وRL بعبارات واضحة، ويوضح مصدر كل منهما في مجموعات الألياف، ويقدم اختيارًا عمليًا وإشارات لاستكشاف الأخطاء وإصلاحها حتى تتمكن من اختيار الأجزاء الصحيحة-وتجنب الفخاخ الشائعة التي تحرق هامشك وميزانية الارتباط الخاصة بك.

ما هي خسارة الإدراج مقابل خسارة العودة؟

ما هو فقدان الإدراج - ولماذا يقرر بشكل مباشر "هل سيمر الرابط / إلى أي مدى يمكن تشغيله؟"

تعريف:فقدان الإدخال هو انخفاض في الطاقة الضوئية عندما ينتقل الضوء عبر مكون أو رابط، معبرًا عنه بـديسيبل(يقارن طاقة الإدخال بقدرة الخرج).
ماذا يعني في النظام:كل جزء إضافي من ديسيبليستهلك ميزانية الارتباط الخاص بك. مع زيادة IL، يتقلص الهامش-إلى أن يصبح الرابط غير مستقر، أو يفشل في الاعتماد، أو ببساطة لن يصل إلى المسافة/السرعة المطلوبة.

ما هو فقدان الارتداد (RL) / فقدان الارتداد البصري (ORL) - ومتى يمكن أن يكون أكثر خطورة من IL؟

تعريف:يصف فقدان الإرجاع (RL) مقدار الطاقة الضوئيةينعكس مرة أخرى نحو المصدر، أعرب فيديسيبل. (ارتفاع خسارة الإرجاع يعني انعكاسًا أقل.) يشير ORL عادةً إلىالمجموععودة فقدان الارتباط.
عندما يكون الأمر أكثر أهمية:في التفكير-الأنظمة الحساسة-مثلبونأو-بصريات ذات طاقة أعلى، أو أجهزة الاستقبال التي يتم إزعاجها بسهولة-يمكن أن يؤدي ضعف RL/ORL إلى عدم الاستقرار حتى لو كان IL يبدو "جيدًا". لهذا السببAPC-موصلات مصقولةتُستخدم عادةً للتحكم في الانعكاسات في هذه البيئات.


IL مقابل RL/ORL - جدول المقارنة السريعة

كيف يتم إنشاء فقدان الإدراج فيجمعيات الألياف الضوئية?

هذا هو المكان الذي تتوقف فيه معظم مقالات "IL vs RL" مبكرًا. في المشروعات الحقيقية، لا تكون خسارة الإدراج عادةً لغزًا-إنها مجموع الخسائر الصغيرة التي تحدثهاواجهات ومكونات. إذا فهمتأينيتم إنشاء IL داخل التجميع، ويمكنك تحديد الأجزاء الصحيحة (وتجنب حرق ميزانيتك على ديسيبل يمكن تجنبه).

كلما أضفت المزيد من نقاط التزاوج، زادت كمية IL التي تقوم بتكديسها

كل واجهة اتصال-موصل-إلى-محول، وصلة وصل-إلى-لوحة، ولوحة-إلى-جذع-تقدم قدرًا صغيرًا من الخسارة. قد تبدو واجهة واحدة "جيدة"، لكن الواجهات المتعددة تتراكم سريعًا وتشكل الفرق بين الهامش المريح والارتباط الحدودي.

ما يجب التحقق منه عمليًا:

اتصال واحد-IL(لكل زوج متزاوج/لكل واجهة موصل)

العدد الإجمالي لنقاط التزاوجفي القناة الكاملة (وليس فقط طول الكابل)

النهاية-غالبًا ما تحدد جودة الوجه ومواءمته الحقيقة الحقيقية

يتأثر فقدان الإدخال بشكل كبير بما يحدث على المستوى المجهري حيث يلتقي موصلان. حتى الأجزاء الجيدة يمكن أن تظهر IL سيئًا إذا كان الوجه النهائي-ملوثًا أو تم اختراق المحاذاة.

برامج تشغيل IL الشائعة في الواجهة:

• نهاية-هندسة الوجه(الانحناء، إزاحة القمة، ارتفاع الألياف)
• تلوث(الغبار/الزيت يخلق تشتتًا وفجوات)
• المحاذاة والتسامح التزاوج(جودة الأكمام، دقة الموصل)
• فجوات هوائية / ضعف الاتصال الجسدي(الفجوات الصغيرة-تؤدي إلى زيادة الخسارة)

لهذا السبب توفر الشركات المصنعة ذات السمعة الطيبة عادةًنتائج اختبار IL/RL(وفي الإصدارات-الأعلى، وعمليات التلميع والفحص الخاضعة للرقابة) للتحقق من الأداء قبل الشحن.

كيفية تقييم فقدان الإدراج (IL) لـ Fحبال التصحيح البصرية?

تبدو أسلاك التصحيح بسيطة، ولكنها غالبًا ما تكون -أجزاء يتم تبديلها وإعادة مواءمتها بشكل متكرر في الرابط-لذا فإن أداء IL الخاص بها يعتمد بشكل كبير علىجودة الموصل والاتساقكما هو الحال مع الألياف نفسها.

تعتبر أسلاك التوصيل أكثر المكونات "التي يتم لمسها" في وصلة الألياف-التي يتم نقلها وتبديلها وإعادة تعشيقها- وتوجيهها داخل الحوامل. ولهذا السبب فإن التصحيح-cord IL لا يتعلق بالألياف نفسها بقدر ما يتعلق بها أكثرمدى موثوقية واجهة الموصل في نقل الضوء في كل مرة.

ابدأ بالسؤال الوحيد المهم:هل تقوم بتقييم "السلك" أم "الاتصال"؟

يتم دائمًا قياس فقدان الإدخال لسلك التصحيحواجهات متزاوجة. في الممارسة العملية، تقوم بتقييم:

زوج واحد متزاوج(سلك التصحيح موصول بمحول/سلك مرجعي)

زوجان متزاوجان(سلك داخل/خارج اللوحة)

قناة كاملة(سلك + محول (محولات) + لوحة + سلك آخر)

لذلك، عندما يدعي شخص ما أن "سلك تصحيح IL منخفض"، يجب أن تكون المتابعة-:

"انخفاض IL تحت أي طريقة مرجعية وكم عدد الأزواج المتزاوجة؟"

يؤدي هذا على الفور إلى تصفية التسويق الغامض.

ما الذي يدفع فعليًا التصحيح-cord IL؟

أ) نهاية-حالة الوجه (النظافة + تلف السطح) - أكبر يوم-إلى-يوم من التأرجح

معظم حالات "الزيادة المفاجئة في مستوى IL" هي مجرد تلوث. يمكن لفيلم الغبار الصغير أن يضيف خسارة قابلة للقياس، خاصة في بيئات LC وMPO.

ما يجب القيام به:
استخدم القاعدة القياسية:فحص → تنظيف → فحصقبل أن تثق بأي قراءة IL.

ب) تحدد هندسة الموصل + جودة التلميع - إمكانية التكرار

هذا هو الجزء "IL المستقر": حتى لو كان هناك سلكان يشتركان في نفس المواصفات، فإن التلميع غير المتناسق، أو محاذاة الطويق، أو التحكم الهندسي يمكن أن يتسبب في مرور أحدهما والآخر ليكون خطًا حدوديًا.

كيف يظهر في الميدان:

يبدو IL جيدًا مرة واحدة، ولكنه ينحرف بعد -إعادة التزاوج

طرف واحد هو دائما أسوأ من الآخر

ج) تفاعل المحول + الغلاف - سلك التصحيح هو نصف الواجهة فقط

سلك التصحيح لا يتزاوج "في الهواء" ؛ يتزاوج من خلالكم محول. يمكن أن يتم قياس نفس سلك التصحيح بشكل مختلف في محولات مختلفة بسبب تحمل الكم أو التآكل أو التلوث داخل المحول.

الوجبات العملية:
إذا تغير IL عند تبديل المحول فقط، فقد يكون السلك سليمًا-وربما يكون المحول هو المشكلة.

د) UPC مقابل APC - يتعلق بالتحكم في الانعكاس أكثر من "أقل IL"

غالبًا ما يساء فهم UPC/APC. على العموم:

IL يدور في المقام الأول حول كفاءة الاقتران(المحاذاة/الاتصال/النظافة)

المهمة الرئيسية لـ APC هي تقليل الانعكاس (RL/ORL أفضل)

لذلك لا تبالغ في بيع APC على أنه "انخفاض IL دائمًا". بيعها كماالتحكم في الانعكاسللسيناريو الصحيح.

أبسط المشترين سير العمل التقييم فهم

الخطوة 1: اقرأ المواصفات بشكل صحيح

يجب أن تجعل قائمة التصحيح الجيدة-قائمة الأسلاك هذه الأمور واضحة:

نوع الألياف:OS2/OM3/OM4/OM5

الموصل:لك/سك/فك/ست(البسيط/المزدوج)

بولندي:يو بي سي أو أبك(كلا الطرفين واضحان)

قيم IL/RL: سواء كانت كذلكعاديأوالحد الأقصى

سواء أتقرير الاختباريتم توفيرها (لكل مجموعة / لكل دفعة)

الخطوة 2: التحقق من الطريقة التي يختبر بها عميلك فعليًا

يستخدم معظم المثبتين OLTS (مصدر الضوء + عداد الطاقة). يجب أن يتطابق المحتوى الخاص بك مع هذا الواقع:

نظيفة أولا

استخدم طريقة مرجعية متسقة

يقيسكلا الاتجاهينإذا كانوا يشتبهون في أن نهاية واحدة أسوأ

إذا اختلفت النتائج بشكل كبير بين -الزملاء، فاشتبه في نهاية- إمكانية تكرار الوجه/المحول

الخطوة 3: النشر باستخدام قاعدة تمنع تكديس IL المخفي

اطلب منهم أن يحسبوا نقاط التزاوج:

إذا كان التصميم يضيف المزيد من الوصلات المتقاطعة-، فإن "سلك التصحيح IL" ليس هو القصة الوحيدة-واجهات تتراكم الخسارة.

نصائح الاختيار التي هي في الواقع قابلة للتنفيذ

مراكز البيانات / مدى -قصير، وكثافة عالية-.

هدف:انخفاض إيلومستقر بعد إعادة التزاوج المتكرر-.
ما يجب التأكيد عليه:

هندسة الموصل المتسقة/مراقبة الجودة

استقرار أداء جيد بعد دورات التوصيل/الفصل المتعددة

الانضباط في النظافة + أغطية الغبار + نظافة اللوحة

PON / الانعكاس-روابط حساسة

هدف:التحكم في الانعكاس أولاً، ثم الحفاظ على IL معقولًا
ما يجب التأكيد عليه:

نهاية APC-الوجه(التحكم في الانعكاس)

قويرل/أورلاتساق الأداء

تجنب خلط UPC/APC (خطأ شائع في الحقل)

حبال تصحيح MPO/MTP, الاختراقات، وجذوع: لماذا تصل IL إلى الميزانية بشكل أسرع

لا تبدو روابط MPO/MTP هشة لأنها تبدو نظيفة وذات كثافة عالية-ولكن من وجهة نظر الميزانية-الارتباط، غالبًا ما تكونالواجهة-تهيمن عليها. على مسافات تزيد عن 100 متر، عادة ما يكون توهين الألياف متوقعًا؛ الجزء الذي يفاجئ الفرق هومدى سرعة تكديس الموصل/الواجهة-مسارًا تلو الآخر.

السبب الحقيقي وراء أن MPO/MTP IL هو المحدد:إنه يتكدس، ويفوز أسوأ حارة

باستخدام البصريات المتوازية، فإنك لا تشحن "إشارة واحدة"-التي تقوم بشحنهاممرات متعددة. الارتباط الخاص بك هو فقط جيدة مثلمسار الألياف-الأسوأ أداءً(أسوأ حارة IL، وأسوأ نهاية-وجه، وأسوأ تزاوج).

لذا قم بتقييم MPO/MTP IL مثل هذا:

لا تنظر إلى "متوسط ​​IL".انظر الىالحد الأقصى / الأسوأ-من الألياف ILعبر MPO.

لا تقم بتقييم "اتصال واحد".يقيمكم عدد الأزواج المتزاوجة الموجودة في قناتك بالفعل؟(انتقالات الحامل، واللوحات، والوصلات المتقاطعة-).

اجعل النقطة "0.35 ديسيبل مقابل 0.5 ديسيبل" واضحة رياضيًا

حقيقة الميزانية البسيطة:

الفرق لكل زوج متزاوج =0.50 - 0.35=0.15 ديسيبل

إجمالي العقوبة =0.15 ديسيبل × عدد الأزواج المتزاوجة

أمثلة (شائعة جدًا في الرفوف الحقيقية):

2 أزواج متزاوجة(جذع بسيط، وصلة واحدة لكل طرف): 0.15 × 2 =0.30 ديسيبل

4 أزواج متزاوجة(عبر -الاتصال / اللوحة-إلى اللوحة-): 0.15 × 4 =0.60 ديسيبل

6 أزواج متزاوجة(ترقيع كثيف + لوحات متعددة): 0.15 × 6 =0.90 ديسيبل

ولهذا السبب فإن الاختلاف في المواصفات "يبدو صغيرًا"، ولكنه يصبح قاتلًا للميزانية بسرعة-خاصة عندما تحاول الحفاظ على هامش للسرعات الأعلى، أو التصحيح الإضافي، أو الترقيات المستقبلية.

ما الذي يدفع في الواقع MPO/MTP IL؟

أ) نهاية-تلوث الوجه (السبب رقم 1 لارتفاع مستوى IL المفاجئ)

MPO عالي الكثافة، لذلك يمكن أن تتسبب واجهة واحدة متسخة في حدوث ما يلي:

فشل مسار واحد أو عدة مسارات،

IL لتبدو "عشوائية"

إعادة التزاوج-لتغيير النتائج.

قاعدة:فحص → تنظيف → فحص قبل أن يعني أي قياس IL أي شيء.

ب) إمكانية تكرار الواجهة (لماذا تتغير IL بعد إعادة التزاوج-)

يتأثر أداء MPO بشكل كبير بما يلي:

جودة التلميع والتحكم الهندسي،

ملاءمة الموصل وتسامح التزاوج،

محاذاة مستقرة تحت الإدراج المتكرر.

إذا تحركت IL كثيرًا بعد-إعادة التزاوج، فهذا ليس "تباينًا عاديًا"-إنها مشكلة جودة/تحكم (أو تلوث).

ج) تصميم القناة (المضاعف غير المرئي)

لا يزال من الممكن أن يفشل صندوق MPO الرائع إذا أضاف التصميم عددًا كبيرًا جدًا من التحولات:

لوحات اضافية,

تقاطع-طبقات الاتصال،

الترقيع غير الضروري.

غالبًا ما يحدد تصميم القناة ما إذا كنت بحاجة إلى مكونات فئة "قياسية" أم "منخفضة{0}}الخسارة".

لماذا تتطلب الاختراقات (MPO → LC/SC/FC...) اهتمامًا إضافيًا بـ IL

الاختراقات هي حيث تتحول "واجهة واحدة سيئة" إلى كابوس لاستكشاف الأخطاء وإصلاحها-لأنك ضاعفت عمليات الإنهاء وأضفت نقطة انتقال.

1) تضيف الاختراقات خطرًا في ثلاثة أماكن محددة

المزيد من الإنهاءات:يصبح MPO واحدًا العديد من-أطراف الألياف الفردية → العديد من الفرص لخسارة عالية في حارة واحدة-

انتقال متشعب:تقدم منطقة الاختراق "المنفصلة" تعقيدًا في التصنيع (التوجيه، وتخفيف الضغط، ومخاطر الانحناء الجزئي)

ارتباك القبول:يمكن للفرق اختبار "الرابط يعمل" فقط وتفويت ساق واحدة متدهورة حتى يتم تشغيل حركة المرور

2) كيفية تقييم الاختراق IL بالطريقة الصحيحة (ما الذي يجب طرحه، وما الذي يجب التحقق منه)

بالنسبة للاختراقات، تريد إثباتًا على مستويين:

اختبار لكل-تجميع(إجمالي أداء MPO-إلى-الأداء)

لكل-ساق / لكل-نتائج ألياف(لأن أسوأ ساق تحدد هامشك الحقيقي)

يجب أن يكون القبول في الموقع بسيطًا وقابلًا للتكرار:

فحص/تنظيف MPO + كل طرف LC/SC

قياس IL على القناة

إذا كانت إحدى الساقين غير طبيعية، فاعزل ما إذا كانت تتبع السلك/الساق أو تبقى مع المنفذ (مشكلة في المحول/اللوحة)

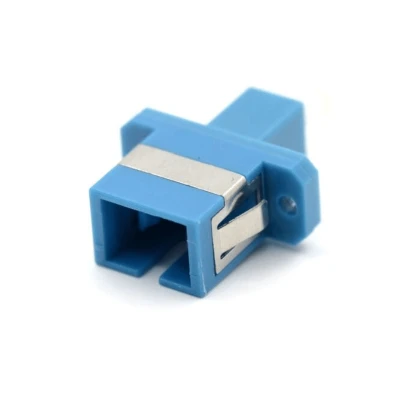

محولات الألياف الضوئية: "IL غير المرئي" الذي يفتقده معظم الناس

من السهل التقليل من أهمية المحولات لأنها لا تبدو "نشطة". ولكن من الناحية العملية، هناك عدد مذهل من مشاكل IL تعود إلىواجهة المحول-خاصة في لوحات التصحيح، والإطارات-عالية الكثافة، والبيئات التي يتم فيها إعادة التزاوج بشكل متكرر-.

تبدو المحولات سلبية، ولكنها تقع عند أعلى-نقطة اتصال في القناة: لوحات التصحيح،-الإطارات عالية الكثافة، وحقول الاتصال المتقاطعة-. في عمليات النشر الحقيقية، تأتي العديد من حالات "فقدان الإدراج الغامض" من واجهة المحول-ليس بسبب تغيير الألياف، ولكن بسببمحاذاة التزاوج والنظافةفي المحول انجرفت.

لماذا يمكن للمحولات زيادة IL (ما يحدث بالفعل)

المهمة الحقيقية لمحول الألياف بسيطة:حافظ على حلقتين متوازيتين بشكل مثالي ومتكرر ونظيف. عندما يفشل في هذه المهمة، يرتفع مستوى IL-أحيانًا فقط على منفذ واحد، وأحيانًا بعد إعادة التزاوج-.

عوامل الخطر الأكثر شيوعًا لمرض IL هي:

• جودة غلاف المحاذاة (المشكلة الأساسية):يمكن أن تؤدي أخطاء تفاوت الكم الصغيرة أو تآكل المواد إلى حدوث محاذاة دقيقة -مما يقلل بشكل مباشر من كفاءة الاقتران.
• التكرار ضمن إعادة التزاوج-:قد يقوم المحول بقياس "جيد" مرة واحدة، ولكنه يُظهر IL أعلى بعد دورات توصيل/فصل متعددة إذا لم يتم إعادة -الواجهة بشكل متسق.
• نهاية-استقرار ملامسة الوجه:يمكن أن تؤدي الفجوات الصغيرة أو سوء التوافق أو الاتصال غير المتسق للحلقة إلى زيادة الخسارة-وغالبًا ما تؤدي إلى تفاقم سلوك الانعكاس في نفس الوقت.
• حساسية التلوث:تعيش المحولات داخل الألواح والرفوف حيث يكون الغبار ثابتًا. يمكن أن يتسبب الغلاف/الواجهة الملوثة في حدوث ارتفاع فوري في مستوى IL حتى لو كان كلا سلكي التصحيح جيدًا.

كيفية التأكد من أنه المحول (عزل سريع للمجال)

عندما يتغير IL بشكل غير متوقع، يمكنك عزل المحول في دقائق:

فحص → تنظيف → فحصكلا وجهي طرفي الموصل-

أعد-التوافق وأعد-الاختبار(راقب الاختلاف الكبير بين عمليات الإدراج)

قم بتبديل سلك التصحيح بمنفذ مختلف

إذا كانت الخسارة العالية تتبعميناء، اشتبه في المحول

إذا كان يتبعحبل، اشتبه في نهاية سلك التصحيح-الوجه/الموصل

إذا لزم الأمر،استبدل المحولوأعد -الاختبار

تعتبر نتيجة "الإصلاح الفوري" مؤشرًا قويًا على أن الغلاف/الواجهة هي السبب الجذري

وهذا أيضًا هو سبب أهمية جودة المحول المستقرة في اللوحات عالية الكثافة-حيث لا يمكنك تحمل تكلفة "منفذ واحد سيئ" لاستهلاك الهامش بالكامل.

ما هي المواصفات التي تبني الثقة (كيفية كتابة قائمة المحولات)

بالنسبة للمشترين، فإن مواصفات المحول الأكثر إقناعًا هي تلك المرتبطة بكيفية نشرهم واختبارهم فعليًا:

فقدان الإدراج (IL):ولايةنموذجي و/أو الحد الأقصىبوضوح (لا تختبئ خلف "النموذجي فقط").

التوافق البولندي + توقعات خسارة الإرجاع:يوضحUPC مقابل APCالاستخدام وأداء الانعكاس الذي يجب أن يتوقعه العملاء في تلك الإصدارات.

ملاحظة التكرار/المتانة:إن العبارة القصيرة حول استقرار الأداء في ظل -إعادة التزاوج (أو متانة الدورة) تعتبر مقنعة للغاية لمراكز البيانات.

تغطية الطول الموجي (حسب الاقتضاء):اذكر الأطوال الموجية الشائعة للاختبار لـ SM/MM وحافظ على اتساق الصياغة مع طريقة ضمان الجودة الخاصة بك.

تناسب التطبيق:حدد المكان المقصود للمحول أن يعيش فيه-لوحات التصحيح، وODF،-أشرطة الكاسيت عالية الكثافة-لأن هذا هو المكان الذي يحدث فيه-انجراف العالم الحقيقي.

مقسمات PLC / مقسمات الألياف الضوئية: IL ليس "جيدًا أو سيئًا"، إنه سعر نسبة الانقسام

مع المقسمات، يختلف فقدان الإدخال بشكل أساسي عن أسلاك التصحيح أو المحولات. الخائنيجبتقسيم الطاقة-لذا فإن جزءًا كبيرًا من IL لا يمثل مشكلة جودة على الإطلاق. السؤال الحقيقي هو ما إذا كان أداء الخائنيمكن التنبؤ بها ومتوازنة ومستقرةللتصميم الخاص بك.

ابدأ بـ "خسارة الإدراج النظرية"

يتم تعيين أفضل -حالة (الحد الأدنى) لخسارة الإدراج لمقسم الاتجاه N- المثالي بواسطة الفيزياء:

الحد الأدنى النظري IL=10 × log10(N)

مثال:

ل1×32الخائن:
10 × log10(32)=10 × 1.505… ≈ 15.05 ديسيبل

في العالم الحقيقي، سيتعرض جهاز تقسيم PLC دائمًا لخسارة إضافية تتجاوز القيمة النظرية بسبب عوامل التصنيع والتعبئة. يوصف هذا الجزء الإضافي عادة بأنهالخسارة الزائدة-وهنا تظهر اختلافات الجودة.

ما الذي يهتم به قسم المشتريات/الهندسة فعليًا؟

بالنسبة للمقسمات، فإن سطر "IL" واحد لا يحكي القصة بأكملها. ما يهم هو ما إذا كان كل مخرج يتصرف كما هو متوقع ويبقى على هذا النحو مع مرور الوقت ودرجة الحرارة.

عناصر الأداء الرئيسية التي يجب تسليط الضوء عليها:

التوحيد:مدى توزيع الخسارة بالتساوي عبر جميع منافذ الإخراج (كبيرة لخدمة متسقة عبر المستخدمين/ONTs).

الخسارة الزائدة:العقوبة "الأعلى-النظرية"-الأدنى هي الأفضل.

استقرار درجة الحرارة:انحراف الأداء عبر نطاق درجة حرارة التشغيل (أمر بالغ الأهمية للخزائن الخارجية وعمليات النشر الميدانية).

اختبار لكل-منفذ + التحقق من الانعكاس:غالبًا ما يريد المهندسون الثقة في ذلككل منفذيفي بالمواصفات، ولن يؤدي سلوك فقدان/انعكاس العودة إلى عدم الاستقرار في الأنظمة الحساسة.

وهذا أيضًا هو سبب تقسيم صفحات المنتج بوضوحالتوحيد/الخسارة الزائدة/أداء درجة الحرارةتشعر بأنها "درجة-هندسية" أكبر بكثير من الصفحات التي تقتبس IL فقط.

اختيار الموصل وIL/RL

في عمليات نشر نمط PON-، يمكن أن تصبح الانعكاسات خطرًا تشغيليًا حقيقيًا-لذا فإن اختيارات الموصل حول جهاز التقسيم أمر مهم.

الإرشادات الشائعة التي يمكنك تضمينها:

• مطابقة النوع البولندي من النهاية-إلى-النهاية:UPC-إلى-UPC، APC-إلى-APC. تجنب الاختلاط إلا إذا كان لديك خطة انتقالية مدروسة.
• غالبًا ما تفضل عمليات نشر PON APC:يتم استخدام وجوه نهاية APC-لـتأملات التحكموتحسين سلوك فقدان العودة، مما يساعد على استقرار النظام حتى عندما يكون IL ضمن المواصفات.
• ملاحظة عملية "تجنب الألم":إذا كانت الشبكة حساسة للانعكاس-، فلا تقم بالتحسين فقط للحصول على الأولوية-الأدنىتحكم RL/ORL + أداء مقسم مستقر(التوحيد ودرجة الحرارة).

دليل استكشاف الأخطاء وإصلاحها

عند فشل الارتباط، لا تخمن-أنك ​​تتبع تدفقًا قابلاً للتكرار. معظم حالات "الخسارة الغامضة" تأتي منواجهاتوليس الألياف نفسها.

عند فشل الارتباط، لا تخمن-أنك ​​تتبع عملية قابلة للتكرار. في معظم الحالات الميدانية، السبب الجذري ليس الألياف الزجاجية نفسها، ولكنواجهات: وجوه النهاية-، والمحولات، وأسلاك التصحيح، ومنافذ التقسيم.

أولاً، حدد نوع المشكلة التي يحركها IL-أو يحركها الانعكاس-.

استخدم هذا الفلتر السريع:

مشكلة IL المحتملة:طاقة استقبال منخفضة، يفشل الارتباط في ميزانية الطاقة، ويختفي الهامش، وتبدو الخسارة "مرتفعة باستمرار".

مشكلة RL/ORL المحتملة:تظهر الأخطاء المتقطعة، أو عدم الاستقرار بعد -إعادة التزاوج، أو سلوك البصريات/PON الحساسة، أو OTDR انعكاسات قوية حتى عندما يبدو IL مقبولاً.

إذا لم تكن متأكدًا، فابدأ بـالتفتيش والتنظيف-يعمل على تحسين كل من IL وRL.

إذا كان مستوى IL مرتفعًا -، اشتبه في الواجهات أولاً

عادة ما تأتي خسارة الإدراج العالية من أحد هذه العناصر، بالترتيب التالي:

أ) آخر-اتصال تم لمسه

إذا تفاقم IL فجأة بعد التغيير، فابدأ منلمست مؤخراواجهة:

الموصل -إلى-المحول

سلك التصحيح-إلى-اللوحة

لوحة-إلى-الجذع

اتصال منفذ الخائن

ب) حبال التصحيح

حبال التصحيح هي مصدر التلوث رقم 1. حتى طبقة رقيقة من الغبار/الزيت يمكن أن تضيف خسارة قابلة للقياس.

ج) المحولات

إذا تم عزل الخسارة في منفذ واحد أو تم تغييرها بعد -إعادة التزاوج، فاشتبه في أن:

محاذاة الأكمام ارتداء / التسامح

التكرار الفقراء

التلوث داخل المحول

د) منافذ الفاصل

باستخدام مقسمات PLC، يكون خط IL الأساسي مرتفعًا حسب التصميم-لذلك يمكن أن يمثل المنفذ الملوث أو التالف الفرق بين "يعمل" و"يفشل".

القاعدة الميدانية:إذا لم يساعد تنظيف سلك التصحيح، فاختبر ما إذا كانت المشكلة تتبع المشكلةحبلأو يبقى معميناء(محول/فاصل/لوحة).

إذا كان RL/ORL ضعيفًا - ركز على النهاية-نوع الوجه/الجودة وأحداث الانعكاس

عادةً ما تكون مشكلات خسارة الإرجاع هي مشكلات انعكاس. الأسباب الشائعة:

عدم التطابق البولندي:مزيج UPC مقابل APC-(نوع نهاية سلك التصحيح خاطئ)

نهاية-عيوب الوجه:الخدوش والحفر والرقائق والمشكلات الهندسية

تلوث:تؤدي الفجوات الصغيرة-من الغبار/الزيت إلى زيادة الانعكاس

حدث انعكاس واحد يهيمن على ORL:يمكن لواجهة واحدة سيئة التحكم في سلوك انعكاس الرابط بأكمله

لماذا يهم هذا في PON:يمكن أن تصبح الأنظمة الحساسة للانعكاس- غير مستقرة حتى عندما تبدو IL "مقبولة"، لذلك يجب التحكم في RL/ORL-في كثير من الأحيان باستخدام APC حيثما يكون ذلك مطلوبًا.

الموصى بها تسلسل استكشاف الأخطاء وإصلاحها

الخطوة 1 - فحص وجوه النهاية-.

تحقق من طرفي سلك التصحيح وجانب التزاوج (اللوحة/المحول/الفاصل). إذا لم تقم بالفحص أولاً، فإن التنظيف هو مجرد تخمين.

الخطوة 2 - نظف بشكل صحيح

لا يمكنك المتابعة إلا بعد أن يصبح الوجه النهائي-نظيفًا بشكل واضح. هذه الخطوة وحدها تحل جزءًا كبيرًا من "الخسارة الغامضة".

الخطوة 3 - قياس IL

تأكد مما إذا كان لديك بالفعل مشكلة في الميزانية. إذا كان IL مرتفعًا:

أعد -الربط مرة واحدة وأعد-الاختبار (يشير الاختلاف الكبير إلى إمكانية تكرار الواجهة أو تلوثها)

مبادلة المكونات لعزلها (السلك مقابل المنفذ)

الخطوة 4 - استخدم OTDR عندما تحتاج إلى الموقع ونوع الحدث

يعد OTDR هو الأفضل عندما تحتاج إلى تحديد:

المنفذ الدقيق للموصل/المحول/الفاصل مما يسبب خسارة كبيرة

حدث انعكاس قوي يقود ORL الضعيف

حيث تحدث الخسارة على طول الرابط

التعليمات

ما الفرق بين فقدان الإدراج (IL) والتوهين؟

التوهينهو فقدان الإشارة المتأصل للألياف/الكابل نفسه عبر المسافة (ويعتمد على الطول الموجي-).
فقدان الإدراج (IL)هي الخسارة الإجمالية التي تم تقديمها عندماإدراجمكونًا أو إنشاء قناة-بحيث تشتمل على توهين الأليافزائدخسائر الموصل/المحول/الفاصل/الواجهة. في المنشآت الحقيقية، غالبا ما يهيمن ILواجهاتوليس الألياف.

لماذا يتغير IL عندما أقوم بتبديل المحول فقط في نفس الرابط؟

المحولات ليست "حاملات" سلبية-فهي تتحكم في محاذاة الموصل. يمكن أن يتغير بسبب:

محاذاة الأكمام التسامح / المواد

الملاءمة والتكرار بعد-إعادة التزاوج

تآكل أو تلف في منفذ{0}عالي الاستخدام

الغبار محصور داخل واجهة المحول
إذا تغير IL مع تبديل المحول، اشتبهتنسيق + نظافةأولاً.

لماذا يمكن أن تكون روابط MPO/MTP "متقطعة" (تعمل ثم تفشل)؟

تشمل الأسباب الشائعة ما يلي:

تلوث(MPO-عالي الكثافة حساس جدًا؛ يمكن أن يؤدي دبوس/ليف واحد متسخ إلى الإضرار بالوصلة بأكملها)

إعادة-تغير التزاوج(تظهر تغييرات المحاذاة الطفيفة مع تأرجح IL)

أخطاء القطبية(قد يجتاز الارتباط الاستمرارية ولكنه يفشل في تعيين القناة أو أدائها)

نهاية الموصل-مواجهة للتلفمن الإدراج المتكرر
طريقة الإصلاح: فحص/تنظيف وجوه نهاية MPO- بعناية، وتأكيد خطة القطبية، ثم قياس IL و(إذا لزم الأمر) OTDR حيثما ينطبق ذلك.

لماذا يكون مقسم PLC عالي الجودة-هل يعني ذلك أن جودة المقسم منخفضة؟

ليس بالضرورة. جزء كبير من الخائن IL هوالفيزياء: تقسيم خسارة تكاليف الطاقة.
مثال: يحتوي المقسم 1 × 32 على الحد الأدنى النظري من IL15.05 ديسيبلقبل أي خسارة زائدة-في العالم الحقيقي. الجودة تظهر فيالخسارة الزائدة, التوحيد، واستقرار درجة الحرارة، وليس في "IL صغير".

في PON، لماذا يهتم الناس أكثر بـ RL/ORL؟ متى تكون APC مطلوبة؟

PON والأنظمة الأخرى الحساسة للانعكاس-يمكن أن تعاني من عدم الاستقرار بسبب الانعكاسات حتى لو كان IL مقبولاً. يمكن أن يؤدي ضعف RL/ORL إلى ظهور ضوضاء مرة أخرى تجاه جهاز الإرسال وتقليل الأداء.
ناقلة جنود مدرعةغالبًا ما يتم استخدامه عندما يكون التحكم في الانعكاس أمرًا بالغ الأهمية (شائعًا في عمليات نشر PON أو -البصريات عالية الطاقة أو أجهزة الاستقبال الحساسة للانعكاس{{1}). إذا كانت المواصفات أو تصميم ODN الخاص بك يتطلب APC، فإن خلط UPC/APC يعد خطأً متكررًا-ومكلفًا-.

ما هي وثائق الاختبار التي يجب أن أطلبها للقبول (التسليم + التحقق من الموقع)؟

العناصر الشائعة التي يطلبها العملاء:

تقرير اختبار IL/RL(لكل مجموعة، وأحيانًا لكل ألياف/لكل ساق من أجل الاختراقات)

تقرير الطول(خاصة بالنسبة إلى-خطوط الاتصال المنتهية مسبقًا)

تتبع OTDR اختياري(مفيد لتحديد موقع الأحداث والتحقق من نقاط الانعكاس)

نهاية-صور فحص الوجه(مفيد في -الإصدارات ذات الموثوقية العالية أو منع النزاعات)
سير عمل القبول الجيد هو: فحص → تنظيف → فحص → قياس IL، ثم OTDR فقط عند استكشاف الأخطاء وإصلاحها أو عندما تتطلب المواصفات ذلك.
