دليل موصل الألياف LC: اختبار الفقد والانعكاس والقطبية والقبول

هذه المقالة ليست مجرد تعريف لماموصل إل سييكون. إنه مهندس-يركز على التعمق في الأمرما تفعله موصلات LC في وصلة ليفية، وكيف تؤثر على فقدان الإدراج (IL) وفقدان/انعكاس الإرجاع (RL/ORL)، ولماذا تعتبر قطبية الطباعة على الوجهين/Uniboot مأزقًا شائعًا في المجال، وكيفية اتباع سير عمل الفحص والتنظيف والفحص والاتصال العملي لاختبار القبول واستكشاف الأخطاء وإصلاحها بسرعة. في النهاية، سيكون لديك دليل تشغيل قابل لإعادة الاستخدام-بدءًا من كتابة مواصفات الشراء وحساب فقدان الموصل في ميزانية الارتباط، إلى معرفة ما يجب تسجيله في تقارير الاختبار-وبالتالي تنتقل عمليات إنهاء خطاب الاعتماد من "يعمل" إلى "ينجح ويظل مستقرًا".

ما هو موصل LC؟

التعريف والميزات الرئيسية

الLC (موصل لوسنت)هو أعامل الشكل الصغير (SFF)موصل الألياف الضوئية مصمم من أجلترقيع عالي الكثافة-.. يستخدم أآلية قفل -مزلاج السحب (المشبك).، مما يتيح عمليات التوصيل/الفصل السريعة والآمنة والقابلة للتكرار في الرفوف المزدحمة.

في جوهره، يستخدم موصل LCحلقة سيراميك 1.25 ململمحاذاة واجهات الألياف بدقة، مما يساعد في الحفاظ على الأداء البصري المتسق عبر عمليات الإدخال المتكررة. نظرًا لأن الطويق ومساحة الموصل الإجمالية أصغر من الأنماط القديمة مقاس 2.5 مم (مثل SC/FC/ST)، فإن LC يدعمكثافة ميناء أعلىعلى لوحات التصحيح ومعدات الشبكة.

لماذا هو شائع جدًا في مراكز البيانات:يسلم LCالمزيد من المنافذ لكل وحدة رفوإدارة أسهل للكابلات-من المزايا الرئيسية عندما تكون المساحة وتدفق الهواء وقابلية التوسع مهمة.

أين يتم استخدام موصل LC في وصلة الألياف؟

تظهر موصلات LC عادةً في جزأين من النظام:واجهة المعداتوطبقة الترقيع/التوزيع.

1) جانب المعدات (الأجهزة النشطة)

العديد من عناصر التبديل/جهاز التوجيه/بطاقة واجهة الشبكة (NIC)-خاصةسفب/سفب +/SFP28-استخدامدوبلكس إل سيمنافذ لاتصالات Tx/Rx.

2) جانب الترقيع (البنية التحتية السلبية)

ODFs / لوحات التصحيح / إطارات توزيع الأليافاستخدم محولات LC لتوفير منافذ أمامية-للتصحيح.

محولات LC (المقرنات)زميله اثنين من الحلقات LC؛ يمكن أن تؤثر جودة الأكمام ونظافتها بشكل مباشر على الفقدان والانعكاس.

3) كيف تتلاءم أسلاك التصحيح والضفائر والوحدات

أسلاك التوصيل (LC–LC، LC–SC، إلخ.): الرابط القابل للإزالة "آخر -متر" المستخدم للتحركات/الإضافات/التغييرات.

أسلاك التوصيل المصنوعة: LC من أحد الطرفين، والألياف العارية من الطرف الآخر للربط داخل المواد المستنفدة للأوزون/الإغلاق.

أشرطة الكاسيت/الوحدات النمطية (على سبيل المثال، MPO-إلى-LC): قم بتقسيم قنوات الاتصال ذات عدد-الألياف العالية- إلى العديد من منافذ LC من أجل نشر عالي الكثافة وقابل للتطوير-.

الوجبات العملية:غالبًا ما تكون LC هي الواجهة القياسية التي تربط بين البصريات ولوحات التصحيح والكابلات المعيارية-مما يجعل كثافتها وقابلية صيانتها أمرًا بالغ الأهمية في الشبكات الحديثة.

ماذا يفعل موصل LC؟

كيف يؤثر فقدان الإدراج (IL) على ميزانية الارتباط الخاصة بك (التركيز الرئيسي)

فقدان الإدراج (IL)هي مقدار الطاقة الضوئية التي يتم "استهلاكها" أثناء مرور الضوء عبر الاتصال. في كل مرة تقوم فيها بإضافة زوج متزاوج (موصل + محول + موصل)، فإنك تقدم خسارة صغيرة ولكن حقيقية بسبب تفاوتات محاذاة الواجهة النهائية، وهندسة الطويق، ومخاطر التلوث.

لماذا يستهلك كل اتصال الميزانية:ميزانية وصلة الألياف هي في الأساس "الطاقة الضوئية المتاحة مطروحًا منها إجمالي الخسائر". تعد الموصلات إحدى أسهل الطرق لاستهلاك الهامش عن طريق الخطأ-خاصة في مراكز البيانات حيث قد تشتمل الروابط على نقاط تصحيح متعددة.

مثال لميزانية الارتباط (إسقاط-جاهز):

توهين الألياف:2 كم × 0.35 ديسيبل/كم=0.70 ديسيبل

فقدان الموصل:4 أزواج متزاوجة × 0.20 ديسيبل/زوج=0.80 ديسيبل

التوصيلات:2 وصلات × 0.10 ديسيبل/وصلة=0.20 ديسيبل

إجمالي فقدان الارتباط=0.70 + 0.80 + 0.20=1.70 ديسيبل

إذا قمت بحجز هامش هندسي (للتقادم، والإصلاحات، والموصلات المتسخة، وإعادة التصحيح-في المستقبل)، على سبيل المثال3.0 ديسيبل، ثم:

متطلبات الميزانية=1.70 + 3.00=4.70 ديسيبل

كيفية ترجمة "عدد الموصلات" إلى ضغط الميزانية:
القاعدة السريعة هي:

إجمالي خسارة الموصل ≈ (عدد الأزواج المتزاوجة) × (الخسارة لكل زوج متزاوج)
لذلك إذا قمت بإضافةنقطتان إضافيتان للتصحيح، قد تضيف2 × 0.20=0.40 ديسيبل-غالبًا ما يكون هناك فرق بين "الهامش السليم" و"الرابط الهامشي".

كيف تؤثر خسارة العودة (RL) / الانعكاسات على الاستقرار

خسارة العودة (RL)يصف مقدار الضوء الذي ينعكس مرة أخرى نحو جهاز الإرسال. يمكن أن تعيد الانعكاسات-الدخول إلى مصدر الليزر وتتسبب في حدوث ضوضاء أو تقلبات في الطاقة أو عدم استقرار-مشكلات قد تظهر كأخطاء متقطعة بدلاً من انقطاع التيار النظيف.

ما هي الانعكاسات التي يمكن أن تسببها (أعراض العالم الحقيقي{{0}):

• الروابط التي تمرر الاتصال الأساسي ولكنها تظهرمعدلات خطأ أعلى
• إنذارات متقطعةبعد إعادة-التصحيح
• الأداء الذي يتغير مع درجة الحرارة أو الاهتزاز أو حركة الكابل البسيطة

سيناريوهات اتصالات البيانات مقابل الانعكاس-الحساسة:

• في كثيرروابط مركز البيانات -قصيرة الوصول، يعد فقدان الإدراج هو المحدد الأول، لكن الانعكاس يظل مهمًا عندما تكون الهوامش ضيقة أو عند وجود العديد من نقاط التصحيح.
• فيالمزيد من البنى الحساسة للانعكاس(أو عندما تكون المصادر الضوئية أكثر حساسية)، يصبح RL عامل استقرار أكبر ويجب التحكم فيه بقوة أكبر.

علاقة UPC/APC (الإعداد للقسم الأحدث):

• UPCتتميز الواجهات النهائية عادةً بانعكاس أقل من التلميع الأساسي للكمبيوتر الشخصي، وهي مناسبة للعديد من شبكات البيانات.
• ناقلة جنود مدرعةيستخدم واجهة نهاية مائلة لتقليل الانعكاس الخلفي-بشكل أكبر، ولكنه يقدم قيود التوافق-لا ينبغي تزاوج APC وUPCبسبب عدم تطابق الهندسة ومخاطر الأداء.

كثافة المنفذ والكفاءة التشغيلية

واحدة من أكبر مزايا LC عملية:كثافة أعلى. يتيح حجمه الصغير المزيد من المنافذ لكل وحدة لوحة-بمعنى:

المزيد من الاتصالات في نفس مساحة الحامل

تخطيطات أفضل للوحة الأمامية-وإدارة أفضل لتدفق الهواء

التحركات/الإضافات/التغييرات الأسرع عندما يتم توحيد التصنيف والتوجيه

في البيئات ذات الكثافة السكانية العالية-، لا يؤثر اختيار الموصل على العناصر البصرية فقط-ولكن أيضًاتصميم الحامل وتوجيه الكابلات وتخطيط التوسعة.

الموثوقية والاتساق-على المدى الطويل

لا يحتاج المهندسون إلى رابط يعمل اليوم فحسب-بل يحتاجون إليه ليظل مستقرًا بعد دورات الصيانة المتكررة.

يعتمد اتساق أداء LC بشكل كبير على:

• متانة التزاوج(الإدراج/الإزالة مع مرور الوقت)
• حالة الواجهة(الخدوش والحفر والتلوث)
• دقة المحاذاة(تركيز الطويق وحالة كم المحول)

من الناحية العملية، غالبًا ما لا يكون التدهور "العشوائي" عشوائيًا على الإطلاق-فإنه عادةً ما يكون مزيجًا منالترقيع المتكرر + التنظيف غير الكامل + المحولات البالية، مما تسبب في انحراف IL/RL مع مرور الوقت.

مهندس-جدول المقاييس المركزة (يضيف مصداقية فورية)

كيف يعمل موصل LC؟

المكونات الأساسية-ما يفعله كل جزء فعليًا

يبدو موصل LC بسيطًا من الخارج، ولكن أداءه هو نتيجة عمل عدة أجزاء دقيقة معًا:

الطويق (1.25 ملم، عادة من السيراميك)
يحمل الطويق الألياف ويقدم الواجهة المصقولة. وتتمثل مهمتها في المحاذاة الدقيقة-إذا لم يكن قلب الألياف متمركزًا ومستقرًا داخل الحلقة، فسيزداد الفقد والانعكاس.

غلاف الموصل (الجسم)
يحمي الجسم الخارجي مجموعة الطويق ويوفر الاستقرار الميكانيكي. كما أنه يضمن تثبيت الطويق في الموضع الصحيح وقوة الزنبرك أثناء التزاوج.

القفل (اتجاه المفتاح / اتجاه المفتاح)
يمنع القفل الدوران ويضمن المحاذاة الصحيحة داخل المحول. كما أنها بمثابة ضمانة عملية ضد الإدخال غير الصحيح وتساعد في الحفاظ على سلوك الاستقطاب/التوجيه المتسق في المجال.

مزلاج (مشبك دفع-سحب)
يوفر المزلاج قفلًا آمنًا للمحول بينما يسمح بالإزالة السريعة. يمكن أن يتسبب المزلاج التالف أو الذي تم تشكيله بشكل سيء في حدوث مشكلات متقطعة (عدم التثبيت الكامل، والحركة- الدقيقة تحت الاهتزاز).

التمهيد / تخفيف التوتر
يعمل التمهيد على حماية انتقال الكابل-إلى-الموصل، مما يقلل من تركيز الضغط في الجزء الخلفي من الموصل. يمكن أن يؤدي تخفيف الضغط الضعيف أو الانحناءات الضيقة بالقرب من الحذاء إلى حدوث انحناءات دقيقة وخسارة متقطعة.

هيكل المحول: لماذا يهم الأكمام

إل سيمحول (المقرنة)هو المكان الذي يلتقي فيه موصلان. بداخله هوكم المحاذاة(غالبًا سيراميك أو معدن الزركونيا)، مما يحافظ على الحلقتين متحدتين بدقة.

إذا تم ارتداء الكم، أو تلوثه، أو عدم تحمله، يمكنك رؤية ما يلي:

ارتفاع IL (اختلال)

أسوأ RL / المزيد من أحداث الانعكاس

عدم استقرار الارتباط الذي "يتحرك مع المنفذ" (تبديل الأسلاك، تبقى المشكلة في نفس المحول)

الوجبات العملية:أثناء استكشاف الأخطاء وإصلاحها، لا تلوم سلك التصحيح بسرعة كبيرة-المحولات هي المساهمين النشطينللأداء البصري.

من أين يأتي الأداء؟

يمكنك التفكير في أداء موصل LC باعتباره تقاطعًا لثلاثة عوامل:

1) جودة الواجهة

تحدد جودة التلميع وعيوب السطح وهندسة الواجهة مدى كفاءة نقل الضوء عبر الواجهة ومقدار الانعكاس مرة أخرى.

يمكن للخدوش أو الحفر أو التلوث المتبقي أن يحول الموصل "الجيد" إلى موصل ذو خسارة عالية-على الفور.

2) المحاذاة المحورية (الطويق + الأكمام + التفاوتات)

حتى الإزاحات الجانبية الصغيرة في واجهة الطويق تتسبب في فقدان الاقتران-خاصة في الوضع الفردي.

إن تركيز الطويق والقطر الداخلي للكم والتناسب الميكانيكي كلها عوامل تساهم في التسامح.

3) النظافة (الواقع الميداني)

تعتبر أفلام الغبار والزيت هي السبب الجذري الأكثر شيوعًا لارتفاع الخسائر غير المتوقعة.

يمكن أن يمر الموصل مرة واحدة، ثم يفشل بعد عملية تزاوج قذرة واحدة-لأن التلوث ينتقل بين الواجهات الطرفية.

المتغيرات الرئيسية التي تدفع IL وRL

برامج تشغيل IL الأساسية

تركيز الطويق والإزاحة الأساسية

حالة الأكمام (التآكل، التلوث، التحمل)

نظافة الوجه

جودة الاتصال بالواجهة النهائية (قوة الزنبرك / الجلوس)

إجهاد الكابل بالقرب من الحذاء (الانحناء / الحركة الدقيقة-)

برامج تشغيل RL/انعكاس أساسية

نوع طلاء الوجه النهائي (UPC مقابل APC) والجودة البولندية

هندسة الواجهة وحالة السطح

فجوات هوائية ناجمة عن التلوث أو الحلقات التالفة

التزاوج غير الصحيح (على سبيل المثال، APC إلى UPC، أو الأكمام التالفة التي تسبب ضعف الاتصال)

القاعدة-المثبتة في الحقل:
إذا رأيت مشكلة ارتباط "عشوائي" بعد إعادة التصحيح، فابدأ بهافحص → تنظيف → فحص، ثم اختبار IL. إذا كانت المشكلة تتبع منفذًا وليس سلكًا، فاشتبه في أن المشكلةمحول/كم.

أنواع موصل LC

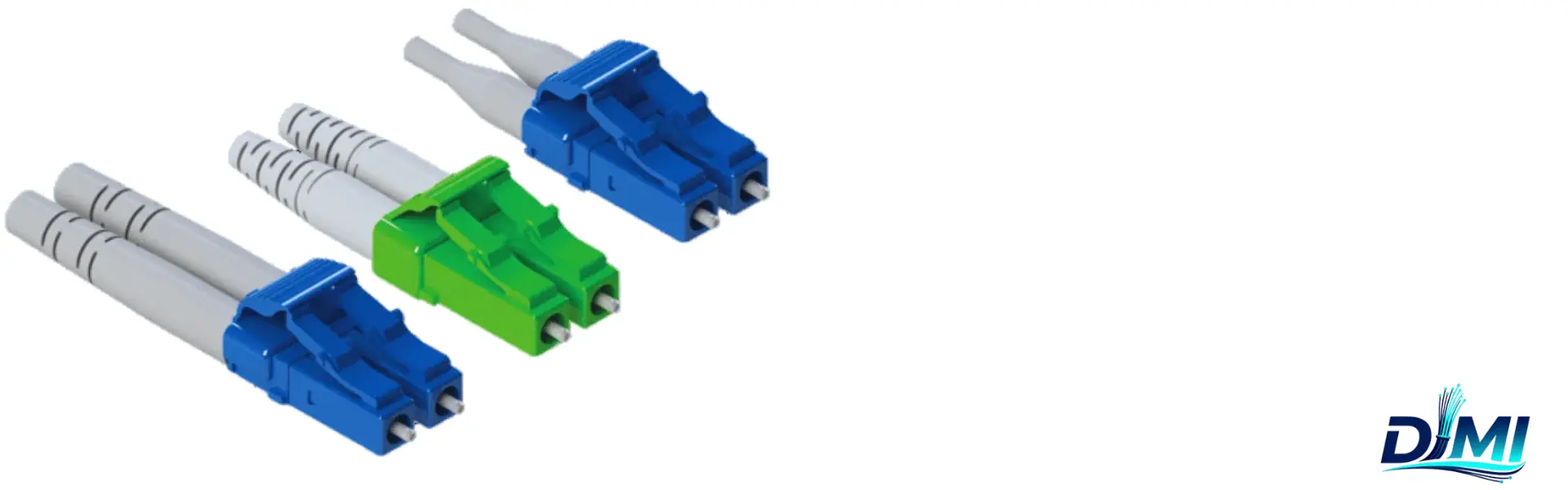

حسب عدد الألياف - Simplex مقابل مزدوج

Simplex LC (ألياف-مفردة)

ما هو:يحمل موصل LC واحد ليفًا واحدًا (مسارًا ضوئيًا واحدًا).

حالات الاستخدام النموذجية:

وصلات ألياف -مفردة حيث لا يتم إقران Tx/Rx في نفس الغلاف

قم باختبار الإعدادات أو مراقبة النقرات أو سيناريوهات التصحيح حيث تتم إدارة القنوات بشكل فردي

بعض التطبيقات المتخصصة (مثل التصحيح البسيط لأجهزة أو لوحات معينة)

دوبلكس LC (زوجان من الألياف-: Tx/Rx)

ما هو:تم ربط موصلين LC معًا كزوج، وعادةً ما يتم حملهماتكساس وآر إكسلواجهة الإرسال والاستقبال المزدوجة.

لماذا هو أكثر شيوعًا في غرف المعدات/مراكز البيانات:

معظمسفب/سفب +/SFP28استخدام البصرياتاثنين من الألياف(واحد يرسل، واحد يستقبل)

تعمل أسلاك التصحيح المزدوجة على تبسيط عملية التثبيت وتقليل أخطاء القطبية عند تصنيفها بشكل صحيح

أسرع من الناحية التشغيلية لعمليات النقل/الإضافة/التغييرات في البيئات ذات الكثافة السكانية العالية-.

الوجبات الهندسية:إذا كانت بصرياتك مزدوجة (معظمها كذلك)،دوبلكس LC هو الإعداد الافتراضيلأنه يطابق النموذج المادي Tx/Rx ويسرع عملية الترقيع.

حسب البنية - Standard Dual vs. Uniboot

دوبلكس قياسي LC

ساقان منفصلتان (حذاءان)، عادةً ما يكونان أكبر حجمًا في الجزء الخلفي من الموصل

يعمل بشكل جيد، ولكن يمكن أن يخلق ازدحامًا في الرفوف الكثيفة، خاصة بالقرب من اللوحات الأمامية للمفاتيح

Uniboot LC (تمهيد واحد لكلا الألياف)
تعالج تصميمات Uniboot المشكلات الميدانية العملية للغاية:

• الازدحام عند كثافة الميناء العالية:يعمل صندوق واحد على تقليل حجم الجزء الخلفي، مما يساعد على تدفق الهواء والوصول إلى صفوف المفاتيح المكتظة بإحكام.
• توجيه الكابل الأنظف:تعمل نقطة الخروج الواحدة على تبسيط عملية ارتداء الملابس وتقليل "معكرونة الكابل".
• نقاط التوتر أقل:يمكن أن يؤدي التوجيه الأفضل إلى تقليل الانحناءات الحادة والضغط على الغلاف الخلفي للموصل مباشرةً.

قابلية صيانة القطبية (القيمة الهندسية الحقيقية)
دعم العديد من تصاميم Unibootعكس قطبية المجال(الطريقة الدقيقة تعتمد على تصميم الموصل). وهذه ميزة كبيرة لأن أخطاء القطبية شائعة-خاصة أثناء التغيرات السريعة.

قيمة:قم بإصلاح القطبية بدون إعادة-سحب الكابل أو استبدال المجموعة بأكملها

الحدود/الانضباط المطلوب:

ليست كل Uniboot عبارة عن أدوات-أقل؛ تأكيد التصميم

بعد التقليب،إعادة التصنيف-.وأعد -الاختبار(على الأقل فحص IL سريع)

يجب أن تتطابق تغييرات القطبية مع طريقة القطبية الخاصة بموقعك (A/B/C أو سير العمل المعادل)

الوجبات الهندسية:اختر Uniboot عندما تكون الكثافة وتكرار التغيير مرتفعين-فقط تأكد من أن فريقك لديه عملية قطبية ووضع علامات واضحة.

بواسطة Endface - UPC مقابل APC (تحذير قوي: لا تخلط)

UPC (الاتصال الجسدي الفائق)

يتم صقل الواجهة النهائية للحصول على لمسة نهائية ناعمة ومقببة قليلاً

شائع في العديد من بيئات اتصالات البيانات

مصمم لتقليل الانعكاس مقارنة بتلميع أجهزة الكمبيوتر القديمة

APC (الاتصال الجسدي بزاوية)

يتم صقل الواجهة النهائية بزاوية (عادة حوالي 8 درجات)

تقوم الزاوية بتوجيه الضوء المنعكس بعيدًا عن قلب الألياف، مما يؤدي إلى إنتاجانعكاس أسفل الظهر-.

غالبًا ما يستخدم عندما يكون التحكم في الانعكاس مهمًا بشكل خاص

لماذا يعد الخلط بين UPC وAPC أمرًا محفوفًا بالمخاطر
يعد تزاوج UPC مع APC خطأً ميدانيًا يمكن أن يسبب:

ارتفاع فقدان الإدراج(هندسة الاتصال الجسدي الضعيفة)

سلوك انعكاس غير طبيعي(أحداث انعكاس غير متوقعة)

ضرر محتمل في الواجهةعلى التزاوج المتكرر (سطوح الاتصال المنحرفة)

القاعدة الهندسية:يعاملUPC وAPC غير متوافقين مع -.-صمم الواجهة بشكل متسق من النهاية-إلى-النهاية.

حسب نوع الألياف - الوضع الفردي مقابل الوضع المتعدد

تُستخدم موصلات LC لكل من الأنظمة أحادية الوضع ومتعددة الأوضاع، ويمكن أن تبدو متطابقة تقريبًا من الناحية المادية-وبالتالي فإن الخطر ليس ميكانيكيًا، ولكنهتوافق النظام.

الوضع الفردي (عادةً OS2):الوصول البعيد، وحساسية المحاذاة الأكثر إحكامًا، غالبًا ما تستخدم في العمود الفقري والعديد من الوصلات البينية

الوضع المتعدد (عادةً OM3/OM4/OM5):وصول أقصر داخل المباني/مراكز البيانات، وهو محسّن للروابط القصيرة ذات النطاق الترددي العالي-.

اصطلاحات اللون/العلامات الشائعة (لا تعامل على أنها مطلقة)

ستشاهد غالبًا ألوانًا مختلفة للموصل/التمهيد لمساعدة الفنيين على التعرف بسرعة على أنواع الألياف وأنماط التلميع، ولكناللون ليس ضمانا.

أفضل الممارسات هي الاعتماد عليهاطباعة السترة والملصقات وسجلات الاختبار، وليس اللون وحده.

الوجبات الهندسية:قم دائمًا بالتحديد والتحققنوع الألياف + نوع البولندية + القطبيةتعمل هذه العناصر الثلاثة معًا-على تحقيق نتائج التوافق والأداء الأكثر-الواقعية في العالم.

LC مقابل SC (و LC مقابل ST/FC): الاختلافات الرئيسية وإرشادات الاختيار

LC vs. SC - الاختلافات المهمة بالفعل

1) حجم الطويق (جذر اختلافات الكثافة)

لك: 1.25 ملمالطويق

SC: 2.5 ملمالطويق

تتيح حلقة LC الأصغر هذه مساحة موصل أصغر، ولهذا السبب يرتبط LC بقوةترقيع عالي الكثافة-..

2) كثافة المنفذ وكفاءة اللوحة

إل سييدعم عموماارتفاع عدد المنافذ لكل وحدة حاملوتخطيطات أكثر إحكامًا-لللوحة الأمامية.

SCيأخذ مساحة أكبر لكل منفذ، وهو ما يمكن أن يكون عيبًا في الرفوف الكثيفة ولكنه قد يكون جيدًا عندما لا تكون المساحة مقيدة.

3) اختلافات التطبيق النموذجية

إل سيهو خيار شائع لمراكز البيانات، ومنافذ التبديل-عالية الكثافة، والكابلات الهيكليةحيث يعتبر النمو وكثافة الموانئ من الأولويات.

SCلا يزال يستخدم على نطاق واسع فيشبكات الاتصالات/الوصول، والعمود الفقري لبناء المؤسسات، والمنشآت القديمة، خاصة عندما تكون SC موحدة بالفعل في البيئة.

الوجبات الهندسية العملية:إذا كنت تقوم ببناء أو توسيع بيئة{0}عالية الكثافة،عادةً ما يكون LC هو الإعداد الافتراضي. إذا كنت تعمل داخل نظام بيئي قائم في SC،غالبًا ما يؤدي البقاء في SC إلى تقليل الاحتكاك التشغيلي.

عندمالا ينبغياختيار إل سي؟

LC ليس "الأفضل دائمًا". هناك حالات قوية تختار فيها SC أو ST أو FC عمدًا:

توحيد البنية التحتية الحالية (واقع براونفيلد)
إذا كانت ODFs واللوحات وأسلاك التوصيل والملصقات ومخزون الغيار الحالي لديك تعتمد على SC-، فإن تحويل كل شيء إلى LC يمكن أن يزيد من التعقيد والمخاطر.

الألواح الثابتة والنوافذ التحديثية المحدودة
إذا كانت قواطع/محولات اللوحة موحدة وكان الاستبدال مكلفًا أو مزعجًا، فقد يكون من الأفضل الحفاظ على النظام البيئي الحالي للموصل.

العادات التشغيلية وسير العمل الفني
في بعض البيئات، يتم تدريب الفرق وتزويدها بالأدوات اللازمة لنوع محدد من الموصلات (قطع الغيار، وأدوات التنظيف، وسير عمل الفحص، واتفاقيات التصحيح). غالبًا ما يكون الاتساق أكثر أهمية من التحسينات النظرية.

القيود الميكانيكية الخاصة (تفضيل الاهتزاز/القفل)
تفضل بعض السيناريوهات القديمة أو الصناعية آليات القفل مثلFC (افتح-برغي)من أجل الاستقرار، أوST (حربة)بسبب المعدات الموجودة.

المبدأ الهندسي:الأمثل لتوافق النظام والكفاءة التشغيلية-ليس فقط أداء الموصل على الورق.

جدول مقارنة LC / SC / ST / FC (الإسقاط-In)

الفشل المشترك ومسار استكشاف الأخطاء وإصلاحها

أهم 8 مشكلات (الأعراض ← السبب المحتمل ← الإصلاح)

فيما يلي أنماط الفشل التي يراها المهندسون في أغلب الأحيان مع واجهات LC في حقول التصحيح وغرف المعدات.

1) ارتفاع فقدان الإدراج (IL) / انخفاض الطاقة المفاجئ

الأعراض:يقفز فقدان الارتباط بعد إعادة التصحيح، أو تكون الطاقة منخفضة باستمرار.

الأسباب المحتملة:واجهة متسخة، غلاف مهايئ ملوث، واجهة نهاية مخدوشة، مقاعد سيئة.

يصلح:افحص كلا الطرفين → نظيف → أعد -فحص → أعد -اختبار. إذا ظلت المشكلة على نفس المنفذ، فاستبدلمحول.

2) "ارتفاع" عاكس أو حدث انعكاس غير طبيعي (يُظهر OTDR انعكاسًا قويًا)

الأعراض:يُظهر OTDR حدثًا انعكاسيًا قويًا بشكل غير عادي في موقع الموصل؛ قد يكون الارتباط غير مستقر.

الأسباب المحتملة:تلف في الوجه، أو وجود فجوة هوائية بسبب التلوث، أو سوء الاتصال، أوعدم التطابق البولندي (UPC/APC).

يصلح:التحقق من نوع الطلاء، وإيقاف أي خلط UPC/APC، وفحص/تنظيف الواجهات النهائية؛ استبدل سلك التصحيح أو المحول المتأثر إذا استمر الانعكاس.

3) الارتباط المتقطع / أخطاء CRC / الرفرفة (يعمل ثم يفشل)

الأعراض:يظهر الرابط ولكن الأخطاء تتزايد أو ينخفض ​​الرابط تحت تغيرات الاهتزاز/درجة الحرارة.

الأسباب المحتملة:الموصل غير مثبت بشكل كامل، أو مزلاج تالف، أو حركة -دقيقة في المحول، أو إجهاد الكابل أو -انحناء صغير بالقرب من التمهيد.

يصلح:أعد تثبيت الموصل (أكد النقر على المزلاج)، وافحص سلامة المزلاج، وخفف الضغط، وأعد التوجيه -لإزالة الانحناءات الضيقة عند التمهيد.

4) "المسها وتنبيه"

الأعراض:يؤدي تحريك سلك التصحيح برفق إلى إطلاق الإنذارات أو تقلبات الطاقة.

الأسباب المحتملة:التزاوج غير المحكم بسبب تلف المزلاج، أو غلاف المحول البالي، أو الإجهاد الشديد، أو عيب في الواجهة النهائية للطويق.

يصلح:قم بتبديل-سلك توصيل جيد ومعروف. إذا ظلت المشكلة على نفس المنفذ، فاستبدلمحول. إذا كان يتبع السلك، فاستبدلهحبل.

5) فشل الارتباط مباشرةً بعد إجراء عملية التصحيح-تبديل السلك (كان يعمل من قبل)

الأعراض:بعد استبدال السلك، لن يظهر الرابط.

الأسباب المحتملة: انقلبت قطبية دوبلكسأو نوع ألياف خاطئ (عدم تطابق SM/MM)، أو نوع تلميع موصل خاطئ، أو سلك "جديد" متسخ.

يصلح:تحقق من تعيين Tx/Rx (القطبية)، وتأكد من نوع الألياف، وافحص/نظف الواجهات النهائية، ثم أعد -الاختبار.

6) يُغلق باب الحامل ← تظهر أخطاء في الارتباط

الأعراض:كل شيء على ما يرام والباب مفتوح. تظهر الأخطاء أو الخسارة عند إغلاق الباب.

الأسباب المحتملة:ضغط حزمة الكابل، وانتهاك نصف قطر الانحناء، والانحناء الحاد خلف صندوق الموصل مباشرةً، والضغط على سحب الموصل قليلاً خارج المحاذاة.

يصلح:أعد -تجهيز الألياف بالارتخاء المناسب، وإزالة نقاط الضغط، وزيادة نصف قطر الانحناء، وإعادة -تأمين الحزم لإبعاد القوة عن الموصل.

7) أحد منافذ اللوحة "ملعون" (اختبار أسلاك متعددة سيئ على نفس المنفذ)

الأعراض:تُظهر جميع أسلاك التصحيح المختلفة فقدانًا كبيرًا أو عدم استقرار عند توصيلها بنفس المحول/المنفذ.

الأسباب المحتملة:ملوثة أو الباليةكم محولأو الحطام الداخلي أو تلف محاذاة الأكمام أو تلوث اللوحة.

يصلح:استبدل المحول (الأسرع غالبًا)، ثم قم بتنظيف المنافذ المحيطة وأعد الاختبار.

8) الخسارة غير متناسقة عبر الدفعة / يختلف الأداء بشكل كبير

الأعراض:بعض الأسلاك جيدة، وبعضها الآخر يفشل أو لديه مستوى IL/RL أعلى، على الرغم من أنها "تبدو متشابهة".

الأسباب المحتملة:درجات/مواصفات مختلطة، أو تلميع/هندسة غير متناسقة، أو عدم كفاية مراقبة الجودة الواردة، أو التعامل مع الضرر.

يصلح:تشديد مواصفات المشتريات (درجة IL/RL، المتطلبات الهندسية)، وطلب تقارير الاختبار، وتنفيذ عينات التفتيش الواردة.

أسرع ترتيب لاستكشاف الأخطاء وإصلاحها

عندما يفشل الارتباط أو يصبح غير مستقر، فإن أسرع سير عمل هو:

• نطاق الواجهة → تنظيف → OLTS → OTDR
• فحص باستخدام نطاق الألياف (أولاً)
• إذا كان متسخًا أو تالفًا، فمن المحتمل أنك وجدت السبب.
• افحص كلاً من طرف سلك التصحيح وجانب المنفذ (حيثما أمكن ذلك).

التنظيف بشكل صحيح (ثم الفحص مرة أخرى)

تنظيف جاف أولاً؛ رطب وجاف إذا لزم الأمر.

إعادة-الفحص للتأكد من النظافة-لا تفترض ذلك.

OLTS (تحديد الخسارة الإجمالية)

يؤكد ما إذا كنت ضمن الحد المسموح به من IL.

مناسب لإجراء مقارنات قبل/بعد عند تنظيف الأجزاء أو استبدالها.

OTDR (التوطين والإثبات)

يُستخدم عندما يفشل OLTS وتحتاج إلى تحديد الحدث السيئ.

مفيد بشكل خاص في الحالات الشاذة العاكسة (التلميع الخاطئ، فجوات الهواء، التزاوج السيئ).

متى يتم استبدال المحول مقابل استبدال سلك التصحيح

استبدل سلك التصحيح عندما:

المشكلةيتبع الحبلإلى ميناء آخر

يتم خدش/تلف الواجهة النهائية بعد التنظيف

المزلاج مكسور أو مفكك أو لا يمكن تثبيته بشكل موثوق

استبدل المحول عندما:

المشكلةيبقى على نفس المنفذمع العديد من الأسلاك-الجيدة المعروفة

ترى انتقال التلوث المتكرر إلى هذا المنفذ

يُظهر OTDR حدثًا انعكاسيًا مستمرًا في موقع المحول هذا

يبدو الغلاف مهترئًا/فضفاضًا أو يبدو أن وصلة الموصل غير متناسقة

اختصار الحقل:

إذا تحرك الخطأ مع الحبل → الحبل.

إذا بقي الخطأ في المنفذ → المحول.

إذا أردت، يمكنني إضافة مربع مضغوط "مخطط انسيابي لاستكشاف الأخطاء وإصلاحها" (خطوات نعم/لا) يتناسب تمامًا مع هذا القسم لإجراء مسح ضوئي أسرع.

التعليمات

أين يتم استخدام موصلات LC بشكل شائع؟

موصلات LC هي الأكثر شيوعًا فيمراكز البيانات وغرف الاتصالات وشبكات المؤسساتوخاصة في أي مكان تحتاجهكثافة ميناء عالية-بصريات المحولات (عائلة SFP-)، ولوحات التوصيل، وODF، وأنظمة الكابلات الهيكلية.

أيهما أفضل لمراكز البيانات: LC أم SC؟

بالنسبة لمعظم مراكز البيانات الحديثة،LC هو الخيار الافتراضي الأفضللأنه يدعمكثافة أعلىويطابق واجهة الموصل التي يستخدمها الكثيرونسفب/سفب +/SFP28أجهزة الإرسال والاستقبال. لا يزال SC شائعًا في البيئات القديمة أو بيئات الوصول، لكن LC عادةً ما يفوز عندما تكون مساحة الحامل والقياس مهمًا.

ما الفرق بين دوبلكس LC وUniboot LC؟

دوبلكس لك:اثنين من الألياف مقترنة معًا (Tx/Rx)، عادةً مع حذاءين منفصلين.

يونيبوت إل سي:يتشارك كلا الألياف في صندوق واحد، مما يقلل الحجم خلف الموصل-وهو أفضل للحوامل الكثيفة وإدارة الكابلات. تسمح العديد من تصميمات Uniboot أيضًا بذلكعكس قطبية المجال(التصميم -المعتمد)، والذي يمكن أن يبسط عملية الصيانة.

هل يمكنك توصيل UPC بـ APC؟

لا-لا تتزاوج مع UPC وAPC.تختلف هندسة الواجهة النهائية (مسطحة/مقببة مقابل زاوية)، مما قد يسببخسارة أعلى، وانعكاسات غير طبيعية، وأضرار محتملة في الواجهة. حافظ على تناسق الكتابة البولندية من النهاية-إلى-النهاية.

هل تبدو موصلات LC أحادية الوضع ومتعددة الأوضاع متشابهة؟

غالباً،نعم-يمكن أن تبدو متشابهة جدًا من الناحية المادية، ولهذا السبب يمكن أن يحدث خطأ في التصحيح. التحقق دائما من خلالعلامات سترة الكابل، والملصقات، وسجلات الاختباروليس المظهر وحده.

لماذا يزداد فقدان الموصل فجأة؟

الأسباب الأكثر شيوعًا هي:

الواجهات القذرة(فيلم الغبار/الزيت المنقول أثناء الترقيع)

الواجهات المتضررة(الخدوش والحفر)

المحولات الملوثة/البالية(قضايا الأكمام)

الجلوس بشكل سيء أو الإجهاد/الانحناء الجزئيبالقرب من الحذاء
يمكن أن يفشل الرابط "الذي عمل بالأمس" بعد عملية تزاوج ملوثة.

ما هي الطريقة الصحيحة لتنظيف موصلات الألياف؟

استخدم سير العمل القياسي:فحص → تنظيف → فحص → الاتصال.

روتين:التنظيف الجاف(نقرة واحدة- على المنظف / شريط التنظيف)

التلوث العنيد:التنظيف الرطب والجاف(الألياف-درجة السائل + الوبر-مسح مجاني، ثم مسح جاف)
أعد دائمًا-الفحص بعد التنظيف-ولا تفترض أنه نظيف.

ما هي أسرع طريقة لاكتشاف خطأ القطبية؟

استخدم فحصًا سريعًا من ثلاث-خطوات:

يتأكدتكساس / آر إكسالتسميات على الجهاز/جهاز الإرسال والاستقبال (أو اتفاقية المنفذ).

استخدم أVFLلتتبع الألياف التي تصل إلى النهاية البعيدة (رسم خرائط A/B).

التحقق مع أمقياس الطاقة(أو OLTS) للتأكد من الألياف التي تحمل بالفعل الضوء المنقول.
إذا فشل الارتباط فورًا بعد تبديل السلك، فإن القطبية هي أحد المشتبه بهم الأوائل.

هل يؤثر المحول (المقرنة) بشكل كبير على الخسارة؟

نعم. المحولحالة كم المحاذاة(التآكل، التلوث، التسامح) يؤثر بشكل مباشر على محاذاة الطويق. نمط المجال الشائع هو: اختبار أسلاك التصحيح المتعددة بشكل سيء على نفس المنفذ →المحول هو المشكلة.

ما الذي يجب أن يتضمنه تقرير اختبار القبول؟

يتضمن تقرير القبول العملي عادةً ما يلي:

• معرف الارتباط ونقاط النهاية (معرفات الجهاز/اللوحة/المنافذ)
• نوع الألياف (OS2/OMx)، الطول (إذا كان معروفًا)
• طريقة الاختبار (OLTS و/أو OTDR)، الطول الموجي (الموجات)
• تفاصيل الطريقة المرجعية (كيف تمت الإشارة إلى OLTS)
• النتائج: إجمالي IL، عتبة النجاح/الفشل، الحد الأقصى/المتوسط ​​(في حالة وجود روابط متعددة)
• آثار OTDR وجدول الأحداث (عند استخدامها)
• ملاحظات المعالجة + إعادة -نتائج الاختبار (إن وجدت)
