أسلاك الرجل أو الأسلاك التوجيهية في الاتصالات: المصطلحات النهائية والاستخدام والدليل الفني

إذا توقفت مؤقتًا أثناء كتابة قائمة المواد، أو صياغة بيان طريقة الموقع، أو البحث عن الأجهزة عبر الإنترنت، فأنت لست وحدك. السؤال منتشر في صناعات البناء والاتصالات:هل هو سلك الرجل أو سلك التوجيه؟

إنه اختلاف دقيق في التهجئة، لكنه فرق كبير في المعنى. في عالم-البنية التحتية عالية المخاطر-حيث تلوح الأبراج الفولاذية الثقيلة وأعمدة الخدمات فوق الطرق والممتلكات-، تعد الدقة أمرًا بالغ الأهمية. يمكن أن يؤدي الخطأ في تسمية مكون هيكلي مهم في المواصفات أو طلبات العروض (RFPs) إلى حدوث ارتباك أو الظهور بمظهر غير احترافي أو حتى يؤدي إلى شراء مواد خاطئة.

يوفر هذا الدليل الإجابة النهائية لأطقم الاتصالات والمهندسين ومديري المشاريع. أبعد من مجرد التهجئة، سوف نتعمق في التعريفات الفنية، والأصل التاريخي للمصطلح، وتشريح نظام الأسلاك الشدادية، ومعايير السلامة الهامة التي تحكم استخدامها.

الجواب السريع: الرجل أو الدليل

بالنسبة لأولئك الذين يحتاجون إلى إجابة فورية لتقرير أو بريد إلكتروني، إليك خلاصة القول:

في سياقالاتصالات السلكية واللاسلكية، وخطوط أعمدة المرافق، وأعمدة الراديو، وتوربينات الرياح، المصطلح الصحيح هوغي واير.

• صحيح:جاي واير / برج جايد / داون جاي / جاي ستراند
• غير صحيح:سلك التوجيه / سلك التوجيه (في السياقات الهيكلية)

على الرغم من أن "السلك التوجيهي" متشابه صوتيًا-ومنطقي، كما يمكن للمرء أن يفترض أن السلك "يوجه" العمود-فإنه غير صحيح من الناحية الفنية في مجال البناء. "الرجل" هو مصطلح هيكلي محدد للكابل المشدود المصمم لإضافة الاستقرار إلى البنية الدائمة-.

أصل الكلمة: لماذا نسميه "الرجل"؟

لفهم سبب خطأ "السلك التوجيهي"، من المفيد أن نفهم من أين يأتي "الرجل". لم يتم اختراع هذا المصطلح في غرفة الاجتماعات؛ لقد ولدت في البحر.

الأصول البحرية

الكلمة"رجل"في هذا السياق على الأرجح مشتق من الكلمة الفرنسية القديمةغي(بمعنى التوجيه أو الثبات) أو الكلمة الألمانية/الهولندية المنخفضةجي.

منذ مئات السنين، استخدم البحارة حبالًا محددة للتحكم في ذراع أو صاري شراع السفينة. كانت تسمى هذه الحبالخطوط الرجلأوشباب. لم يكن هدفهم "توجيه" السفينة، بل تثبيت الصاري الثقيل في وضع ثابت ضد قوة الريح.

عندما بدأت صناعة التلغراف (ولاحقًا صناعات الهاتف والكهرباء) في إقامة أعمدة عبر القارات، اعتمدت العديد من المصطلحات من العالم البحري. مثلما يحتاج صاري السفينة إلى الحبال لإبقائه مستقرًا في العاصفة، يحتاج عمود الكهرباء إلى كابلات فولاذية لإبقائه في وضع مستقيم ضد شد الأسلاك الثقيلة. وهكذا ولد "سلك الرجل".

"السلك الدليلي" الحقيقي (السياق الطبي)

لذا هل "سلك دليل"موجود؟ نعم، لكنك لن تجده في موقع البناء.

أسلاك التوجيه(غالبًا ما يتم تهجئتها ككلمة واحدة:أسلاك التوجيه) تستخدم في الغالب فيالمجال الطبي. في إجراءات مثل رأب الأوعية الدموية أو القسطرة، يقوم الجراح بإدخال سلك رفيع ومرن للغاية في وعاء دموي "لتوجيه" القسطرة إلى مكان معين في القلب أو الجسم.

التمييز:

• غي سلك:يحافظ على برج ارتفاعه 100 قدم من السقوط. (التوتر والاستقرار)
• سلك التوجيه:يساعد الجراح على التنقل في الشريان. (الاتجاه والملاحة)

التشريح الفني لأسلاك الاتصالات

لمزيد من ترسيخ سبب كون "guy wire" هو المصطلح الفني الصحيح، يجب أن ننظر إلى ما يشكل هذا النظام فعليًا. إنها ليست مجرد قطعة من الأسلاك؛ إنه تجميع هندسي.

الكابل (ستراند)

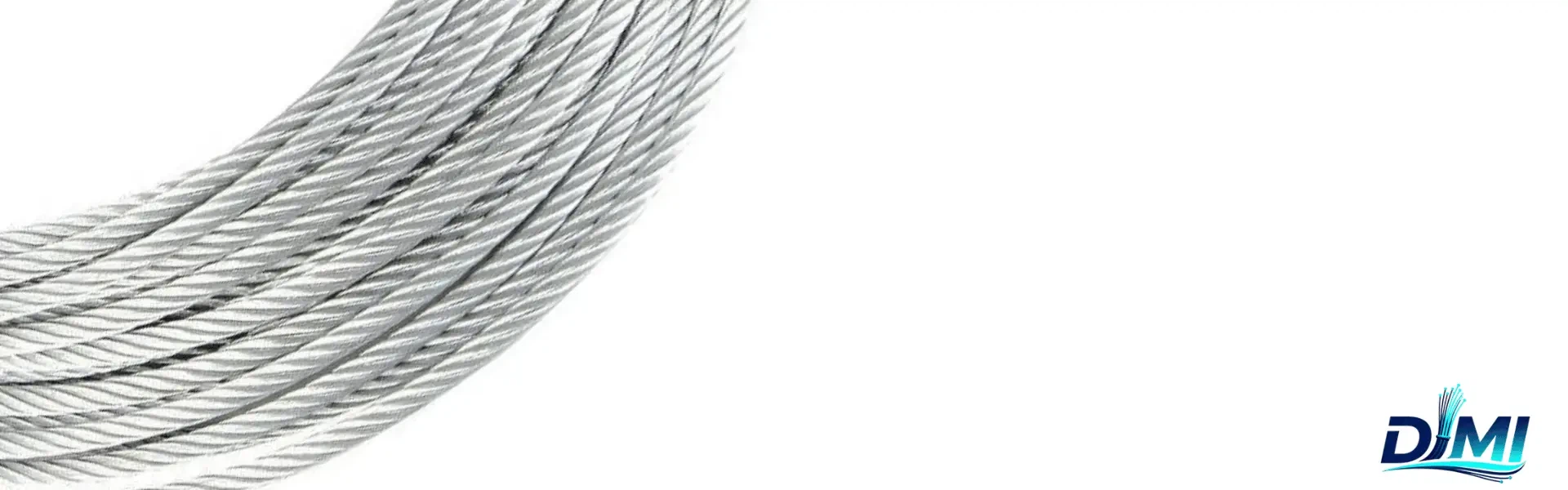

في مجال الاتصالات، نادرًا ما نستخدم كلمة "سلك" بالمعنى الحرفي لخيط واحد من النحاس. سلك الرجل هو دائمًا تقريبًا أكابل فولاذي مجدولة.

مادة:عادةً ما يكون الفولاذ المجلفن أو المعدن المختلط (الزنك-مطلي بسبائك الألومنيوم).

إعدادات:الأكثر شيوعا هو1x7(سلك مركزي واحد محاط بستة أسلاك خارجية) أو1x19لأحمال أثقل.

درجة:معيار الصناعة هوEHS (قوة عالية جدًا). هذا الفولاذ قوي وقوي بشكل لا يصدق. يتمتع حبلا الشد القياسي EHS مقاس 3/8-بوصة بقوة كسر تزيد عن 15000 رطل. لقد تم تصميمه ليكون تحت ضغط ثابت وعالي - وهو أمر لم يتم تصميم سلك "توجيه" بسيط من أجله.

نظام التثبيت

"الرجل" يربط الهيكل بالأرض.

توسيع المراسي:وعندما يتم دفنها في أعماق التربة، فإنها تتمدد مثل مسمار تبديل لمقاومة قوى السحب-.

المراسي اللولبية (الأكوام الحلزونية):يتم حفر براغي فولاذية كبيرة في الأرض، وتستخدم عادة في التربة الناعمة أو المستنقعات.

المراسي الصخرية:يتم حفرها مباشرة في الصخر الصلب.

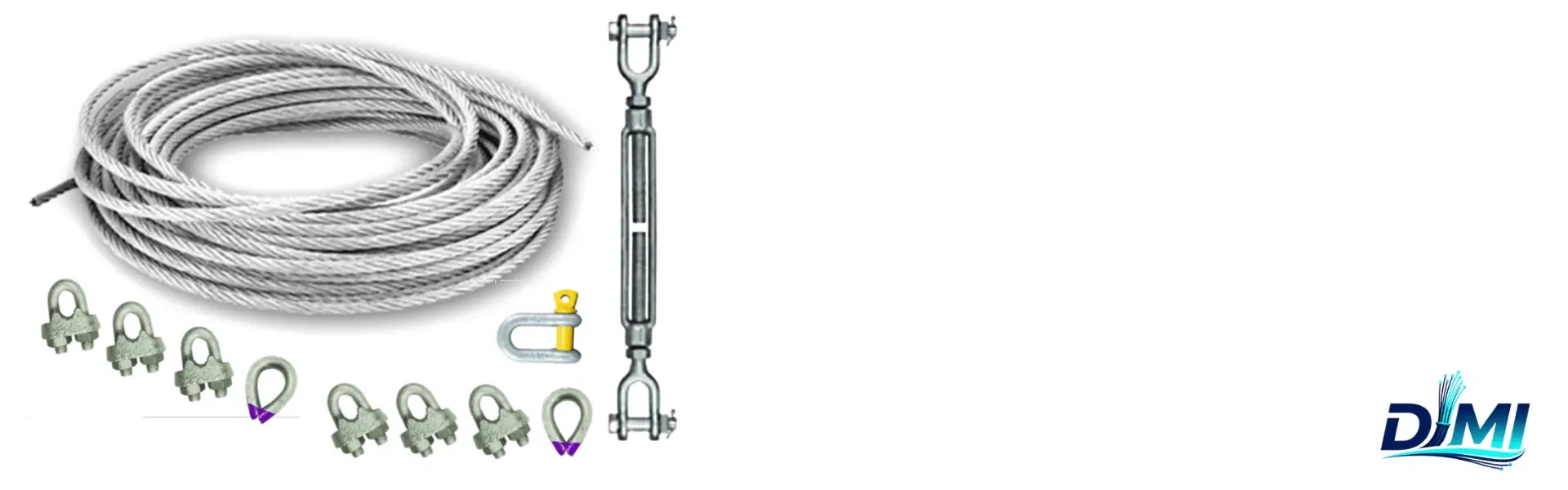

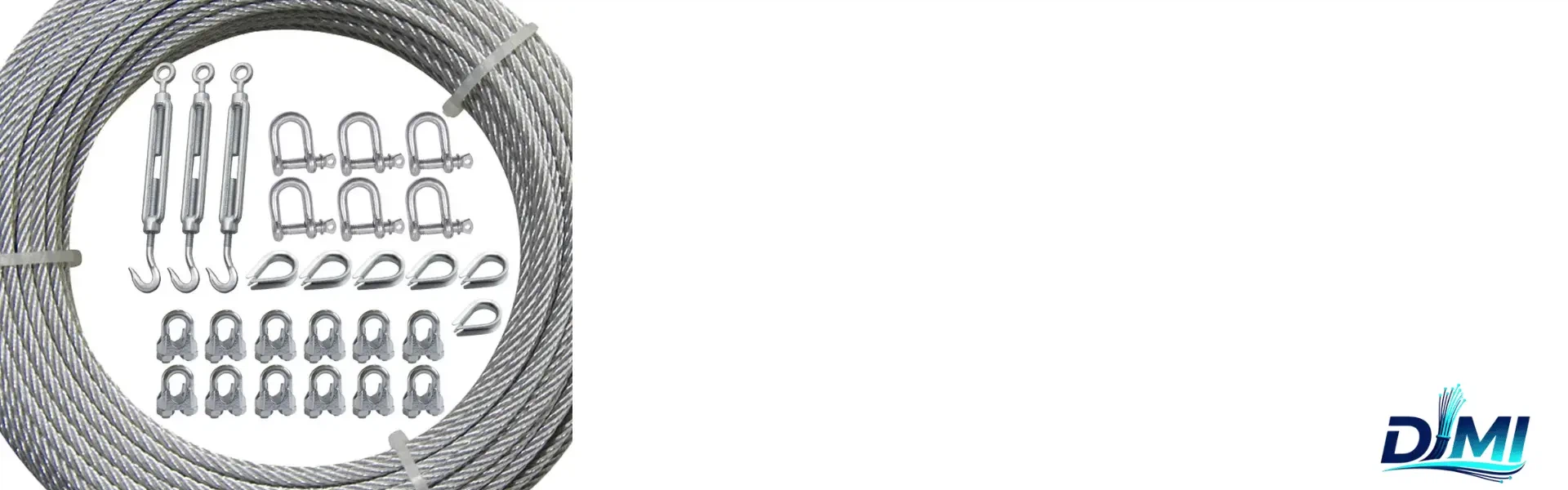

أجهزة الشد

سلك الرجل عديم الفائدة إذا كان مرتخيًا. يجب أن يتم شدها إلى نسبة محددة من قوة الكسر (عادة 10% في البداية).

شدادات:تجهيزات فولاذية ثقيلة يمكن تدويرها لتشديد الكابل.

التشكيل (قبضة الرجل):من المحتمل أنك رأيت هذه الأسلاك الملتوية المميزة في أعلى وأسفل أسلاك الشدّاد. إنها تلتف حول الخصلة للإمساك بها بشكل آمن دون سحقها.

أنواع الرجال في بناء الاتصالات

يصبح استخدام كلمة "دليل" أكثر إرباكًا عندما تواجه الأنواع الفرعية-المحددة من أسلاك الشد المستخدمة في هندسة المصانع الخارجية (OSP). لكل منها اسم محدد يتضمن "الرجل":

أ. داون جاي

هذا هو النوع الأكثر شيوعا. وهو يربط الجزء العلوي من العمود مباشرة بمرساة في الأرض. يتم استخدامه لمواجهة سحب الخطوط عند طريق مسدود-أو عند الزاوية.

ب. سبان جاي (الرجل العلوي)

في بعض الأحيان، لا يمكنك وضع مرساة في الأرض بسبب وجود طريق أو مبنى في الطريق. في هذه الحالة أسبان غييمتد أفقيًا من أعلى العمود المحمل إلى أعلى "عمود كعب" عبر الشارع. ثم يركض الرجل السفلي من عمود كعب الروتين إلى الأرض.

ج. رجل الرصيف (رجل تبختر)

إذا كان هناك عمود بجوار الرصيف مباشرة وكان هناك حاجز عادي يمنع المشاة، يستخدم المهندسون دعامة صلبة (قضيب أفقي) تمتد من العمود. يمر السلك فوق هذه الدعامة إلى الأرض، مما يخلق زاوية أكثر انحدارًا تترك مساحة للرأس للناس للمشي تحتها.

د. ستورم جاي

على المدى الطويل والمستقيم من الأعمدة، يمكن للرياح التي تهب بشكل عمودي على الخط أن تضرب الأعمدة مثل قطع الدومينو.رجال العاصفةيتم تركيبها بشكل دوري (على سبيل المثال، كل 10 أعمدة) على جانبي الخط لمنع هذا الفشل المتتالي.

وفي كل هذه الحالات يكون اللفظ ثابتارجل، وليس دليل. لن تطلب أبدًا من أحد الطاقم تثبيت "دليل العاصفة".

لماذا يعد "السلك الدليلي" تسمية خاطئة خطيرة في المواصفات؟

لماذا هذا الإملاء يهم كثيرا؟ ألا يمكننا أن نقبل مجرد "سلك التوجيه" كلغة عامية؟

في مجال الهندسة والمشتريات، تملي اللغة المسؤولية والمواصفات.

1. قضايا البحث والمشترياتإذا قام مسؤول المشتريات بكتابة "Guide Wire" في قاعدة بيانات الإمدادات، فقد يجد مستلزمات طبية أو كابلات خفيفة -مستخدمة لتعليق الستائر أو إطارات الصور. لن يجدوا الفولاذ المجلفن ذو 7 خيوط EHS. وهذا يؤخر المشاريع

2. الوثائق القانونية والسلامةتعتمد بيانات الطريقة وتقييمات المخاطر على لغة دقيقة. إذا وقع حادث يتعلق ببرج منهار، وكشفت عملية الاكتشاف القانوني أن مقاول التثبيت أشار إلى الدعامات الهيكلية باسم "أسلاك التوجيه" في سجلاته، فهذا يشير إلى نقص الكفاءة الفنية. إنه يرسم صورة لطاقم لم يتبع معايير الصناعة (مثلNESCأوتيا-222رموز).

3. تحسين محركات البحث (SEO) لعملكإذا كنت مقاول اتصالات يبيع الخدمات، فأنت تريد أن تحصل على تصنيف حسب ما يبحث عنه عملاؤك. في حين أن بعض العملاء قد يبحثون عن مصطلح خاطئ، إلا أن المحتوى الخاص بك يحتاج إلى تثقيفهم. إذا قمت بتحسين موقعك بالكامل من أجل "تثبيت الأسلاك الإرشادية"، فإنك ترسل إشارة إلى Google بأنك قد تكون موردًا طبيًا، وليس طاقم برج.

أفضل ممارسات التثبيت والسلامة

وبما أننا أثبتنا أنه أغي وايركيف تتم إدارتها بأمان؟ النقاط التالية ضرورية لأي موقع اتصالات أو ملخص للسلامة.

الرؤية هي المفتاح: الرجل الحارس

أحد أكبر مخاطر الأسلاك الشدّاد هو أنها رفيعة ورمادية ويصعب رؤيتها-خاصة عند الفجر أو الغسق. يمكن لأي شخص يمشي أو مزارع يقود جرارًا أن يصطدم بسلك شدّاد بسهولة. ولمنع هذا،حراس الرجل(وتسمى أيضًا علامات الرجل) إلزامية في معظم الولايات القضائية. وهي عبارة عن أكمام بلاستيكية صفراء أو برتقالية (يبلغ طولها عادةً 8 ​​أقدام) تنزلق فوق الجزء السفلي من السلك لجعله مرئيًا للغاية.

التأريض والترابط

أسلاك الرجل مصنوعة من الفولاذ الذي يوصل الكهرباء. إذا سقط خط كهرباء مباشر على سلك شدّاد، فسيتم تنشيط الكابل بأكمله.

العوازل:تستخدم العديد من أسلاك الشد عوازل من الألياف الزجاجية (تسمى غالبًا "كرات جوني") بالقرب من الجزء العلوي لمنع الكهرباء من الانتقال إلى أسفل السلك.

الترابط:في بعض الأنظمة المؤرضة، يتم ربط سلك الشدّاد بأرضية القطب للتأكد من أنه إذا تم تنشيطه، فإنه يعطل القاطع على الفور بدلاً من البقاء على قيد الحياة.

مسائل التوتر

السلك "الفضفاض" لا يفعل شيئًا. يمكن لسلك شدّاد "مشدود" أن يقطع العمود. يجب قياس التوتر باستخدام مقياس القوة أو مقياس التوتر التحويلي ليتناسب مع تصميم المهندس.
